1.1. Advanced Land Observing Satellite (ALOS)
ALOS (Advanced Land Observing Satellite) merupakan satelit penginderaan jauh Jepang yang diutamakan untuk pengamatan daratan menggunakan teknologi satelit JERS-1 (Japanese Earht Resource Satellite-1) dan satelit ADEOS (Advanced Earth Observing Satellite) yang telah ditingkatkan (Gokmaria, 2009). Satelit ALOS dilengkapi dengan tiga sensor inderaja, yaitu sensor PRISM (Panchromatic Remote Sensing Instrument for Stereo Mapping) dan sensor AVNIR-2 (Advanced Visible and Near Infrared Radiometer type-2), serta sebuah sensor gelombang mikro atau radar yaitu PALSAR (Phased Array type L-Band Synthetic Aperture Radar).
Satelit ALOS diluncurkan pada tanggal 24 januari 2006 dan berhenti beroperasi pada bulan april 2011, mempunyai 5 misi utama yaitu pegamatan kartografi, pengamatan regional, pemantauan bencana alam, penelitian sumber daya alam dan pengembangan teknologi satelit JERS-1 dan ADEOS. Satelit ALOS bergerak pada orbit sinkron matahari dengan ketinggian 691.65 km pada ekuator, sudut inklinasi 98.16 derajat. ALOS melintasi khatulistiwa pada pukul 10.30 waktu lokal pada posisi satelit ke arah kutub selatan atau mode menurun (descending mode) dan pukul 22.30 waktu lokal pada posisi satelit ke arah kutub utara atau mode menaik (ascending mode). Periode pengulangan orbit adalah 46 hari, dengan kemampuan pengulangan 2 hari untuk sensor pandangan sisi (side looking).
Tanggal Peluncuran | 24 Januari 2006 |
Kendaraan Peluncur | H – IIA |
Tempat Peluncuran | Tanegashima Space Center, Jepang |
Berat | ± 4 ton |
Tenaga Utama (Sel Surya) | ± 7 kw |
Desain Pemakaian | 3-5 tahun |
Orbit | Sun Synchronous, Sub recurrent Waktu Pengulangan: 46 hari Ketinggian : 691.65km (di atas ekuator) Inclinasi : 98.16 derajat. |
1.2. ALOS PRISM
PRISM (Panchromatic Remote-Sensing Instrument for Stereo Mapping) merupakan radiometer pankromatik yang memiliki resolusi spasial 2,5 meter pada titik nadir. Data yang diekstrak menyediakan model permukaan digital (Digital Surface Model) yang akurat.
PRISM memiliki tiga titik optik independen untuk melihat titik nadir, depan dan belakang (Backward and Forward). Masing-masing optik teleskop terdiri dari tiga cermin dan beberapa detektor CCD untuk penyapuan memanjang. Teleskop Nadir mampu mencakup lebar 70 km, sedangkan teleskop depan dan belakang mencakup lebar area 35 km (lihat ilustrasi). Teleskop dipasang pada sisi optical bench pada suhu yang tepat. Teleskop depan dan belakang (Forward and Backward) memiliki inklinasi 24 dan -24 derajat dari titik nadir untuk rasio dasar ketinggian 1,0. Bidang luas pandang (FOV) PRISM menyediakan tiga stereo penuh tumpang tindih (triplet) dengan lebar 35 km tanpa pemindai pemindaian mekanis atau kemudi yaw dari satelit. Tanpa lebar FOV ini, ke depan, nadir, dan kebelakang citra tidak akan saling tumpang tindih (overlap) akibat rotasi bumi.
Jumlah Band | 1 (pankromatik) |
Panjang Gelombang | 0,52-0,77 mikrometer |
Jumlah Optik | 3 (Nadir, Maju, Mundur) |
Dasar-ke-Tinggi rasio | 1.0 (Forward dan Backward antara tampilan) |
Resolusi spasial | 2,5 m (pada Nadir) |
Lebar Petak | 70 km (Nadir saja) / 35km (modus Triplet) |
S / N | > 70 |
MTF | > 0,2 |
Jumlah Detektor | 28000 / band (Lebar petak 70km) |
14000 / band (35km Lebar petak) | |
Menunjuk Sudut | -1.5 Untuk 1,5 derajat |
(Triplet Mode, Cross-track arah) | |
Panjang bit | 8 bit |
1.3. ALOS AVNIR-2

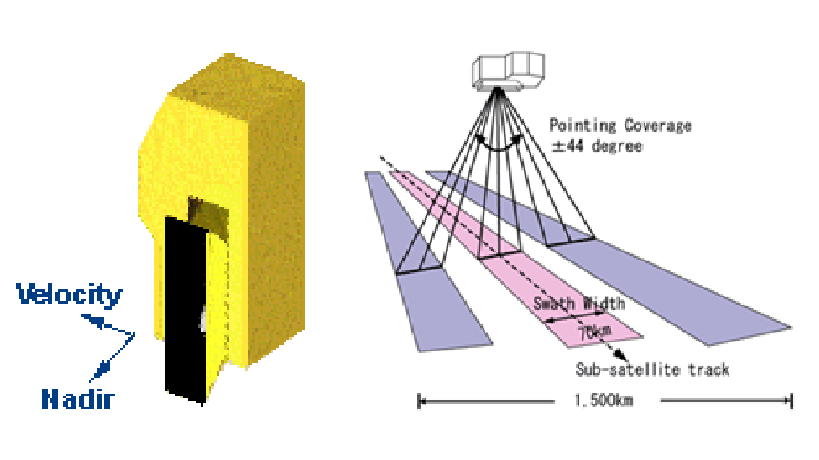

AVNIR-2 (The Advanced Visible and Near Infrared Radiometer type 2) merupakan gelombang visible dan radiometer yang digunakan untuk mengamati daratan dan wilayah pesisir. AVNIR-2 menyediakan peta cakupan lahan dengan spasial yang baik dan peta klasifikasi penggunaan lahan untuk pemantauan lingkungan daerah. AVNIR-2 adalah penerus AVNIR yang terdapat pada Advanced Earth Observing Satellite (ADEOS), yang diluncurkan pada bulan Agustus 1996. The Instantaneous Field-of-view (IFOV) adalah peningkatan utama atas AVNIR. AVNIR-2 menyediakan gambar dengan resolusi spasial 10m, perbaikan atas resolusi 16m dari AVNIR di wilayah multi-spektral. AVNIR-2 memiliki peningkatan detektor CCD (AVNIR memiliki 5.000 pixel per CCD; AVNIR-2 7.000 pixel per CCD) dan elektronik mengaktifkan resolusi yang lebih tinggi. Sebuah fungsi lintas-track menunjuk untuk observasi prompt dari daerah bencana adalah perbaikan lain. Sudut menunjuk (Pointing angle) dari AVNIR-2 adalah 44 dan - 44 derajat.
Jumlah Band | 4 |
Panjang Gelombang | Band 1: 0,42-0,50 mikrometer |
Band 2: 0,52-0,60 mikrometer | |
Band 3: 0,61-0,69 mikrometer | |
Band 4: 0,76-0,89 mikrometer | |
Resolusi Spasial | 10m (pada Nadir) |
Lebar Petak | 70km (pada Nadir) |
S/N | >200 |
MTF | Band 1 sampai 3:> 0,25 |
Band 4:> 0,20 | |
Jumlah Detektor | 7000/band |
Pointing Angle | - 44 sampai + 44 derajat |
Panjang Bit | 8 bit |
1.4. ALOS PALSAR
PALSAR (Phased Array type L-Band Synthetic Aperture Radar) merupakan sensor gelombang mikro aktif pada L-band (frekuensi-pusat 1270 MHz 23.6 cm) yang dikembangkan oleh JAXA (Japan Aerospace Exploration Agency) bekerja sama dengan JAROS (Japan Resource Observation Systems Organization). Sensor PALSAR mempunyai kemampuan off-nadir dengan variable antara 10-51 derajat (sudut datang 8-60 derajat) dengan menggunakan teknik phased array aktif dengan 80 modul-modul untuk mentransmisikan/penerimaan.
ALOS PALSAR adalah suatu instrument yang secara penuh polarimetrik, bekerja dengan salah satu mode sebagai berikut :
· FBS (Fine Beam Single-Polarization) atau polarisasi tunggal (HH),
· FBD (Fine Beam Dual-Polarization) atau polarisasi rangkap dua (HH, HV),
· Polarisasi penuh (HH, HV,VH,VV).
Polarisasi diubah dalam setiap pulsa dari sinyal transmisi, dan sinyal polarisasi ganda diterima secara simultan.
